非接触型面速式流量計 フローダール
流体に非接触で設置が簡単、メンテナンスコストも軽減
- 水路の上空にセンサを設置するため、設置作業も流体が流れたまま行えます。大がかりな工事や、水路内での危険な作業も不要です。

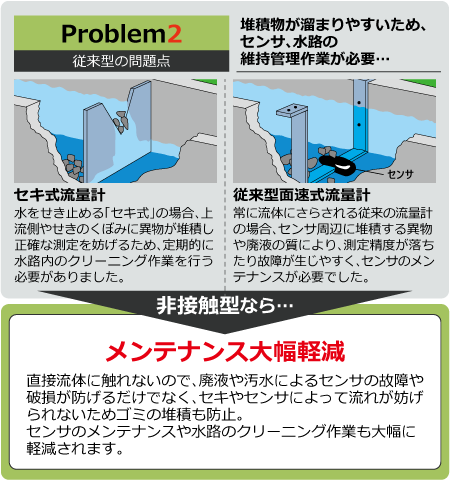

- 流体に触れないセンサは、基本的にクリーニングも不要です。異物の蓄積による故障の心配もありません。
デモによる事前測定を承りますのでご相談ください。
＜測定対象＞河川水、海水、上・下水道、農業用水、薬液混合水、冷却水、パルプ水、工業用水、工場排水、処理水/スラリー液など
概要

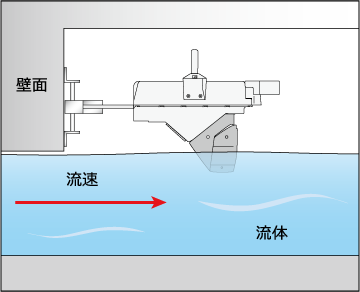

非接触型面速式流量計「フローダール」は、開渠・暗渠水路用の面速式流量計です。
従来品のようにセンサを水中に沈める必要がなく、設置とメンテナンス作業が大幅に改善されます。
流速の測定には、画期的なドップラ式レーダ波を使用。
センサから流体への発信波と、液体からの反射波の周波数の変化をもとに、全体の平均流速を算出します。
水位の測定には超音波式と差圧式を併用し、水位変動の大きな水路などには大型水位センサのオプションがあります。
また水路が満水になってセンサが流体に浸かる場合には、電磁式流速センサのオプションもあります。
「フローダール」には、固定型変換器（MODEL 465FL）と可搬型ロガ（MODEL 460FL）の2種類があります。
ともにデータロガとRS232出力の機能を持ち、固定型には4-20ｍA、積算パルス、警報の出力があります。
蓄積したデータは、専用のデータ処理ソフト（MS-Windows対応、英語版）でグラフ化することも可能です。
可搬型ロガには、仕様により最多で2台（オプション）のセンサを接続して同時測定をすることができます。
流体に触れずに流量を測定する最新技術を駆使、従来型の問題を解決します。
測定原理
原理原則

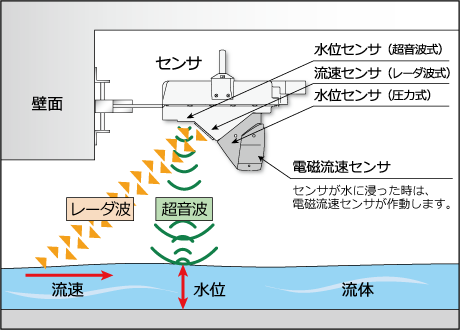

ドップラ・レーダ波で検出された流速と、超音波で測定された水位をもとに流量を算出します。
＜平常時の設定は〜流速センサ＞（レーダ・ドップラ式〜流体の平均流速を算出）
流速測定はレーダ・ドップラ方式です。
センサからの発信波と流体からの反射波の周波数の違いから、流速を算出します。
レーダ波は流体の表面に照射されますが、フローダールの独自の技術により、条件の良い環境下では流体の平均流速が割り出されます。
（必要な場合には、当社で確認、調整を行います。）
＜水位センサ＞（超音波式〜流体の断面積を算出）
平常時の水位測定は超音波方式です。
測定した水位データに、変換器（またはロガ）に入力された水路の形状、大きさを掛け合わせて流体の断面積を算出します。
標準センサには差圧式水位センサも装備されており、センサ水没状態の水位を測定することも可能です。
※差圧式水位センサが作動する状況では、正確な流速の測定はできません。
＜瞬時流量＞（平均流速×断面積で自動演算）
瞬時流量は、算出された平均流速に、流体の断面積を掛け合わせて自動演算されます。
＜センサが水没する場所では〜電磁流速センサ＞
センサは一時的な水没には対応可能な仕様となっています。
センサが水没する場所ではオプションの電磁流速センサを使用すると、流速の測定が可能となります。
電磁流速センサを使用する場合、流速検知電極が水路のほぼ上端に位置するように設置します。
センサが水に浸かると流速は電磁流速センサで実測し、水位は水路が満水になったものとみなして設定された最高水位を維持して瞬時流量を算出します。
当社は、デモンストレーション器による事前確認を基本とさせて頂いております。
お気軽にご相談ください。

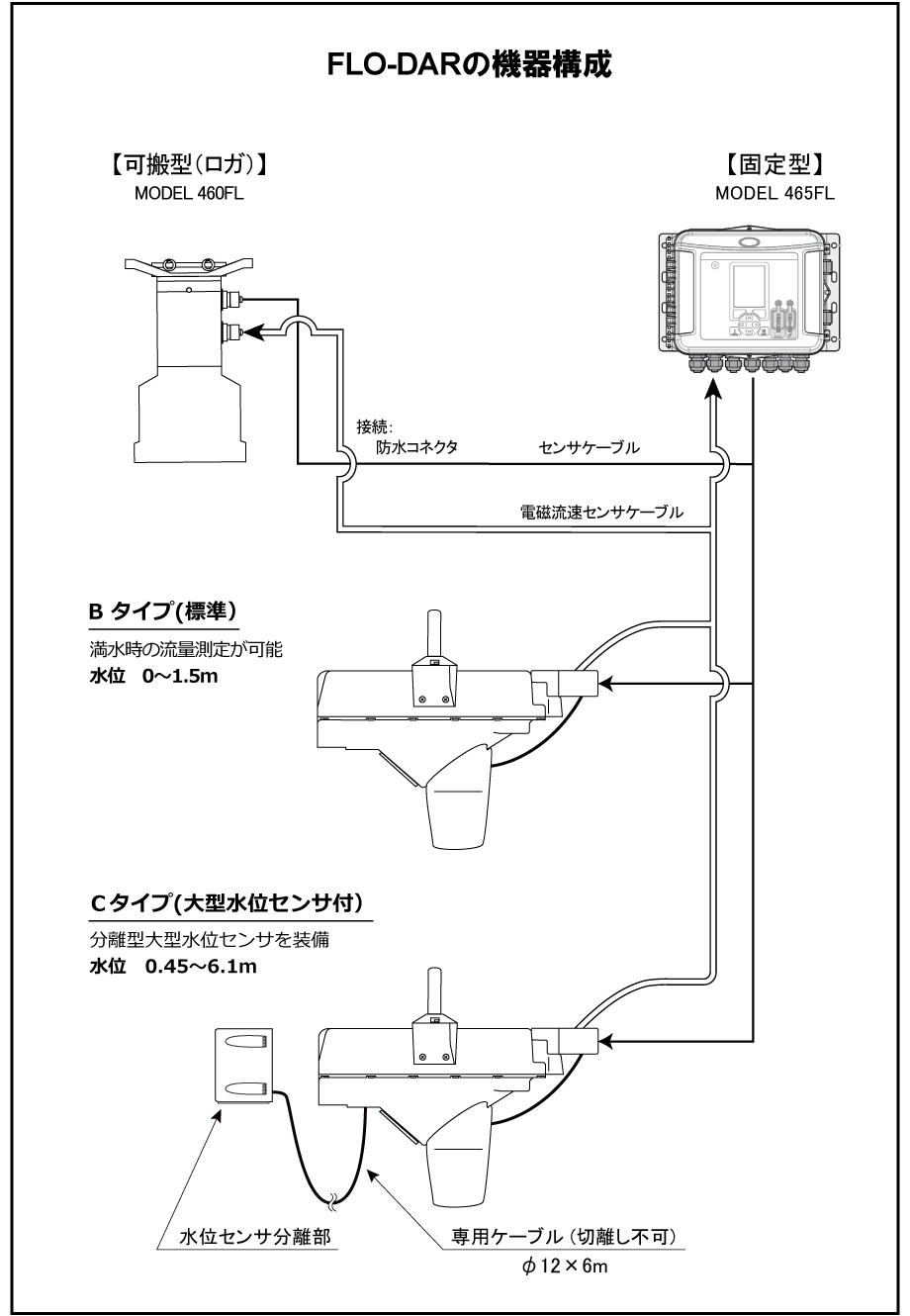

機器構成
＜固定型変換器／可搬型ロガ＞
固定型変換器、可搬型ロガから選択して頂きます。
| 固定型変換器 【MODEL 465FL】
|
1箇所での常時測定、監視に適しています。 3点ある4-20ｍA出力は、瞬時流量、流速、水位から項目を選択できます。 他に1点の積算パルス出力と、2点の警報出力が使用可能です。 この固定型変換器にもロガの機能が標準装備されており、最多で約820,000個のデータを記録することができます。 ディスプレイには、瞬時流量、積算流量、流速、水位などを表示させることができます。 変換器1台に4台までのセンサを接続することが可能です。 ※電磁流速センサを使用する場合は、本体と合わせて2台分の接続ポートが必要となります。 |
| 可搬型ロガ 【MODEL 460FL】
|
電池駆動の記録計で、マンホールなどに仮設することも可能です。 電源（AC100V）の確保できる場所では、オプションの電源装置を使用すると電池寿命の心配がありません。 記録可能な最多データ数は324,864個で、例えば3項目を15分間隔で記録する場合、約1,128日分です。 接続可能なセンサ台数は標準が1台で、1台分の接続ポートを追加するオプションがあります。 設定は専用ソフトを使用してPCで行います。 信号出力はありません。 ※電磁流速センサを使用する場合は、本体と合わせて2台分の接続ポートが必要となります。 |
＜センサ＞
センサには標準タイプに加えて4つのオプションがあり、これら5タイプの中からを選択して頂きます。
固定型変換器、可搬型ロガ共通です。
【標準】
|
［レーダ式流速センサ］+［超音波式水位センサ］+［差圧式水位センサ］ 流速測定範囲：0.23〜6m/s（目安） 水位測定範囲：0.0065〜1.52m（超音波式センサから水面までの距離）
|
| 【Aタイプ】 大型水位センサ付き（一体型）
|
［レーダ式流速センサ］+［大型超音波式水位センサ (一体型)］+［差圧式水位センサ］ 流速測定範囲：0.23〜6m/s（目安） 水位測定範囲：0.45〜6.1m（超音波式センサから水面までの距離）
|
| 【ASタイプ】 大型水位センサ付き（分離型）
|
［レーダ式流速センサ］+［大型超音波式水位センサ(分離型)］+［差圧式水位センサ］ 流速測定範囲：0.23〜6m/s（目安） 水位測定範囲：0.45〜6.1m（超音波式センサから水面までの距離）
|
| 【Bタイプ】 電磁式流速センサ付き
|
［レーダ式流速センサ］+［電磁式流速センサ］+［超音波式水位センサ］ レーダ流速測定範囲：0.23〜6m/s（目安） 電磁式流速測定範囲：±4.8m 水位測定範囲：0.0065〜1.52m（超音波式センサから水面までの距離）
|
| 【Cタイプ】 大型水位センサ付き（分離型） + 電磁流速センサ付き
|
［レーダ式流速センサ］+［電磁式流速センサ］+［大型超音波式水位センサ(分離型)］ レーダ流速測定範囲：0.23〜6m/s（目安） 電磁式流速測定範囲：±4.8m 水位測定範囲：0.45〜6.1m（超音波式センサから水面までの距離）
|
仕様
変換器
センサ
- 工場出荷時オプションです。受注後の変更・追加はできません。
- 越流状態になった場合でも流速を測定できます。
- 流路断面の形状は円形、矩形を標準とします。
- ケーブルは延長が可能です。あらかじめご相談ください。現場での延長ならびに切断はできません。
- 分離型大型水位センサケーブルはΦ7×6m（切り離し不可）。
- 電磁流速センサのケーブルが付加されるため、センサ・ケーブルは2本になります。
- 90m以上への延長もご相談ください。
- 測定点における水路の流れが標準的な整流状態で、且つ越流がない場合の精度です。一般的に取付水路には上流側10D、下流側5Dの直管部が必要です。
- 流体の表面に波や気泡などの反射対象物がない状態では測定できません。
- 測定範囲とは、超音波センサ面から液面までの距離です。
