超音波ドップラ式流量計コンプ・フロー
特長
- シンプルな操作
- 初期設定として配管径と流量単位を入力するだけで測定を開始します。
- 小型・軽量
- 変換器は、固定型・ポータブル型があり、ともに小型・軽量です。
- 大口径でもコスト一定
- 最小25mm、最大2000mmまでの配管に設置できます。
- センサの取り付けが簡単
- 配管の外側にセンサを固定するだけで、流れを止めずにセンサの設置が可能です。
- 配管内の流れを妨げるものがない
- 配管の外側にセンサを設置するので、圧力損失は全くありません。
- 故障しにくい
- 流体と完全に非接触で測定しますので、普段のメンテナンスは基本的に不要です。
| 超音波ドップラ式流量計コンプ・フロー（Compu-Flow）は、 配管内に送信した超音波の周波数と配管中の流れに混在する気泡や固形物に反射した周波数との差によって流体の平均流速を検知し、さらに配管断面積を乗じて流量を演算する流量計です。 時間差式の超音波流量計と異なり、気泡や固形物の混在した流体に適合しますので、主に汚水や返送汚泥、河川水、冷却水等の測定に使用されます。 ＜使用例＞ 工業用水、海水、河川水、生汚泥、返送汚泥、排水、パルプ液、その他スラッジ・スラリー液を含む水基準の流体。 |
仕様
仕様

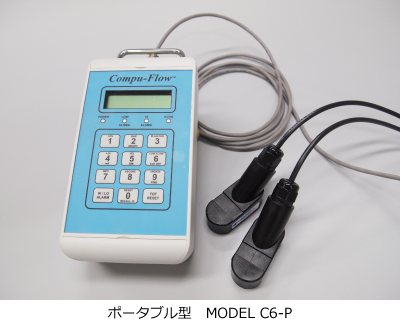

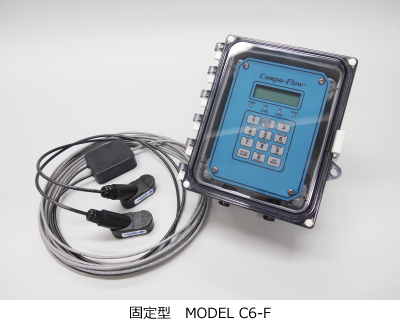

| MODEL C6-F（固定型） | MODEL C6-P（ポータブル型） | ||
| 変換器部 | 電源 | AC100-250V 50/60Hz | |
| 充電池 | − | 充電池により駆動 (満充電状態から約4時間使用可能) | |
| 消費電力 | 10W | 8W | |
| LCD表示 | 16文字 × 2行表示 高精細LCD (瞬時流量、積算流量、流速から選択) | ||
| キーパッド | 12キー メンブレン式 | ||
| データ入力 | 流量測定上のパラメータ及び出力信号の設定はフロントキーパッドで入力 | ||
| 出力信号 | 4-20mA 12VDC (但し負荷抵抗600Ω以内) | ||
| 警報出力 | オープンコレクタ (駆動用に別途電源が必要) | − | |
| 外形寸法 | H239mm × W203mm × D148mm | H225mm × W109mm × D60mm | |
| 周辺温度範囲 | −25℃〜55℃ | ||
| 重量 | 2.5kg (変換器のみ) | 1.0kg (変換器のみ) | |
| 耐水規格 | NEMA-4X（IP65相当） | ||
| センサ部 | ヘッド外形寸法 | H66mm × W31mm × D94mm | |
| 材質 | 外装材：ナイロン | ||
| ケーブル | 標準長7.5m (最大30mまで延長可能) | ||
| 周辺温度範囲 | −20℃〜90℃ | ||
| 周辺湿度 | 100％ RH未満 | ||
| 重量 | 0.5kg（ケーブル除く） | ||
| 耐水規格 | NEMA-6（IP66相当） | ||
| 測定 | 対象配管径 | 25〜2,000mm（呼び径） | |
| 適用流体 | 溶解していない固形物あるいは気泡、浮遊粒子を含む流体 | ||
| 適用配管 | 鋼管、SUS管、鋳鉄管、塩ビ管、FRP管 他 | ||
| 流速範囲 | 0.04〜15m/s | ||
| 測定精度 | ±2％FS（但し流速基準） | ||
| 直線性 | FS（フルスケール）の0.5％ | ||
＜センサ設置条件＞
- 配管は 満管であり、流体に充分な固形物、浮遊粒子、または気泡などを含んでいる必要があります。
- 正確な測定のためには、基本的にセンサの上流側に10D、下流側に5Dの直管部が必要です。
また、バルブやポンプなどからは上記以上の距離が必要となる場合がありますので、あらかじめご相談ください。 - SUS管やポリエチレン管などでは測定が困難な場合がありますので、あらかじめご相談ください。
外形寸法図
